1. Contesto del progetto
Una nave portarinfuse di nuova costruzione è dotata di più sistemi di trasporto e piattaforme di accesso elevate. Per garantire la sicurezza a lungo-termine e ridurre le future esigenze di manutenzione, il cantiere navale ha deciso di utilizzare griglie stampate in FRP invece delle tradizionali griglie in acciaio per diversi passaggi pedonali e piattaforme di servizio. Le aree selezionate includono piattaforme di manutenzione dei trasportatori, passerelle di ispezione e piattaforme di lavoro locali attorno alle apparecchiature chiave.
2. Misurazione e coordinamento-sul posto

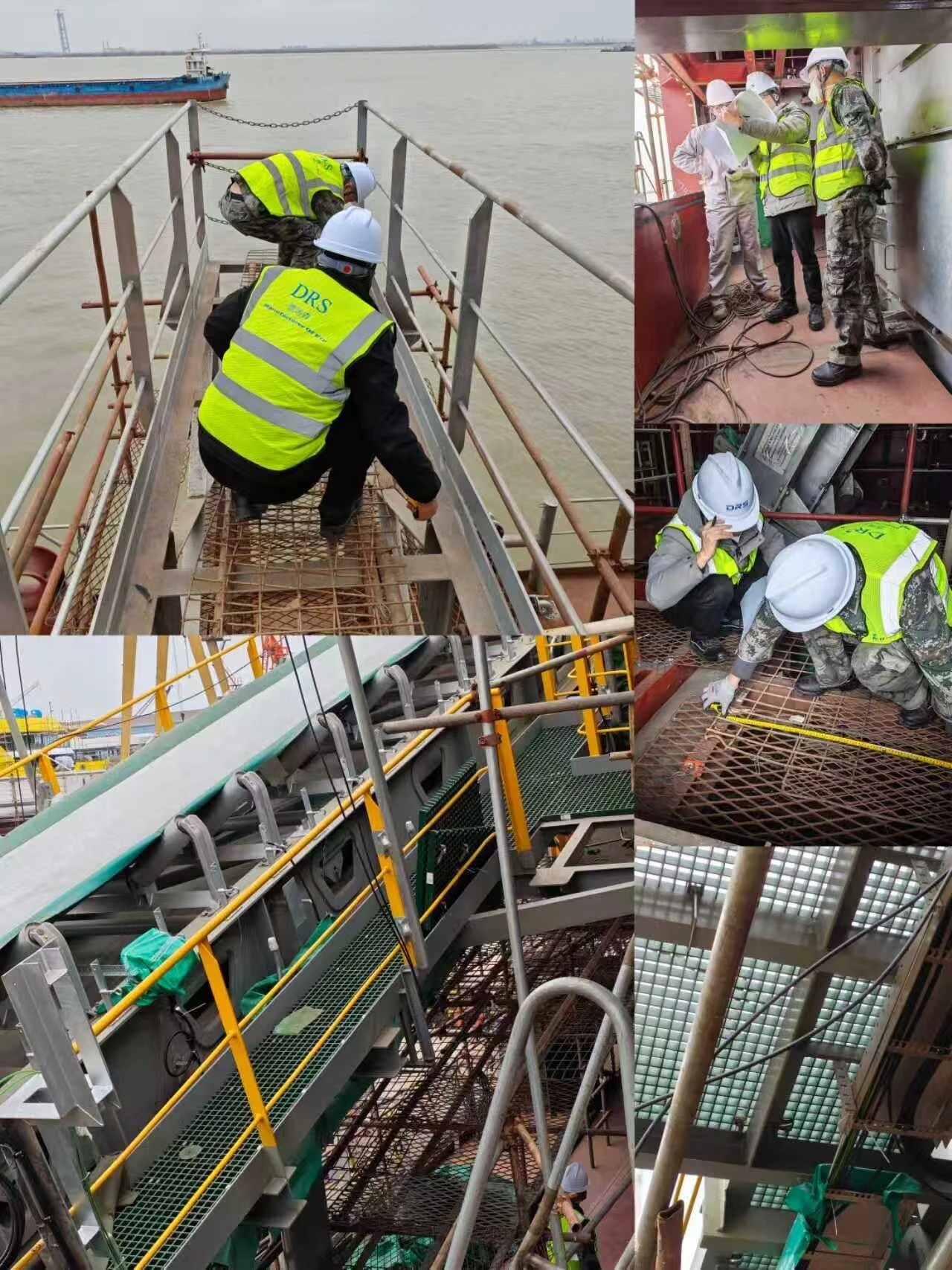

Sebbene si tratti di una nave di nuova costruzione, le dimensioni effettive delle strutture in acciaio a bordo differiscono leggermente dai disegni originali a causa delle tolleranze di fabbricazione e delle modifiche locali. Per evitare tagli e aggiustamenti estesi durante l'installazione, il team di ingegneri Drayson è salito a bordo della nave per effettuare misurazioni dettagliate sul campo.
Le attività principali includevano:
- Misurazione delle larghezze libere e della distanza di supporto dei telai in acciaio lungo le linee di trasporto.
- Controllo della posizione dei cosciali delle scale, dei montanti del corrimano e degli attraversamenti dei tubi che interagiscono con la disposizione della griglia.
- Contrassegnare le linee di riferimento per l'installazione e confermare le posizioni per il fissaggio di clip e vincoli sui bordi.
3. Soluzione per grigliati in FRP
Il progetto utilizza pannelli grigliati in FRP stampati con maglia 38×38 mm e spessore 38 mm, realizzati con un sistema di resina resistente alla corrosione-rinforzata con vetro E-. I grigliati forniscono un'alternativa non-conduttiva e priva di corrosione-all'acciaio, offrendo allo stesso tempo una capacità di carico sufficiente per il traffico pedonale a bordo delle navi.
Sulla base delle campate misurate e dei carichi di progetto, le dimensioni dei pannelli sono state ottimizzate per ridurre al minimo giunti e scarti. Tutti i pannelli sono stati tagliati secondo la lista di taglio confermata prima di essere consegnati al cantiere navale.
4. Supporto per l'installazione a bordo
Durante la fase di installazione, i tecnici Drayson hanno collaborato con il team di costruzione del cantiere a bordo. I nostri ingegneri hanno fornito indicazioni sulla disposizione dei pannelli, sulla sequenza di fissaggio e sull'uso corretto di clip e staffe in acciaio inossidabile-. È stata prestata attenzione a mantenere un appoggio uniforme su tutti i supporti e ad allineare il piano di calpestio finito con le strutture adiacenti come scale e corrimano.
Attraverso questo approccio coordinato, i grigliati sono stati installati in modo efficiente e sicuro, con una necessità minima di modifiche sul campo.
5. Benefici per l'Armatore e per il Cantiere
L'uso della griglia in FRP stampata su questa nave di nuova costruzione offre numerosi vantaggi a lungo termine-:
- Eccellente resistenza alla corrosione in ambiente marino, riducendo il rischio di ruggine e perdita di sezione.
- Peso inferiore rispetto alle griglie in acciaio, che contribuisce al controllo generale del peso.
- Non-conduttivo e a bassa conduttività termica, migliora la sicurezza del personale.
- Manutenzione minima per tutta la durata di servizio, senza necessità di riverniciatura o sostituzione frequente.
Questo progetto dimostra come soluzioni di grigliati in FRP adeguatamente progettate possano essere integrate nei progetti di navi di nuova costruzione per migliorare la sicurezza, ridurre i costi del ciclo di vita e semplificare la manutenzione futura.
